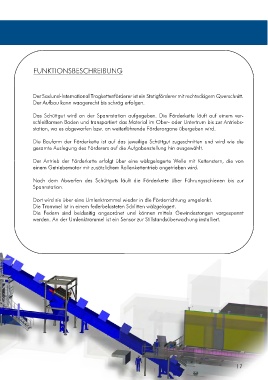

FUNKTIONSBESCHREIBUNG
Der Saxlund-lnternational Tragkettenförderer ist ein Stetigförderer mit rechteckigem Querschnitt.
Der Aufbau kann waagerecht bis schräg erfolgen.
Das Schüttgut wird an der Spannstation aufgegeben. Die Förderkette läuft auf einem ver-
schleißarmen Boden und transportiert das Material im Ober- oder Untertrum bis zur Antriebs-
station, wo es abgeworfen bzw. an weiterführende Förderorgane übergeben wird.
Die Bauform der Förderkette ist auf das jeweilige Schüttgut zugeschnitten und wird wie die
gesamte Auslegung des Förderers auf die Aufgabenstellung hin ausgewählt.
Der Antrieb der Förderkette erfolgt über eine wälzgelagerte Welle mit Kettenstern, die von
einem Getriebemotor mit zusätzlichem Rollenkettentrieb angetrieben wird.
Nach dem Abwerfen des Schüttguts läuft die Förderkette über Führungsschienen bis zur
Spannstation.
Dort wird sie über eine Umlenktrommel wieder in die Förderrichtung umgelenkt.
Die Trommel ist in einem federbelasteten Schlitten wälzgelagert.
Die Federn sind beidseitig angeordnet und können mittels Gewindestangen vorgespannt
werden. An der Umlenktrommel ist ein Sensor zur Stillstandsüberwachung installiert.
