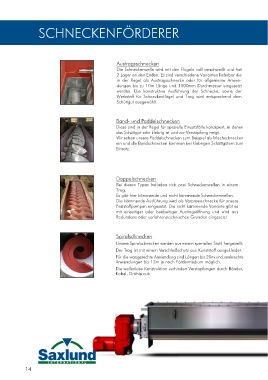

Page 14 - AnlagenbauFuerProblematischeSchuettgueter.ppp
P. 14
Austragsschnecken
Die Schneckenwelle wird mit den Flügeln voll verschweißt und hat
2 Lager an den Enden. Es sind verschiedene Varianten lieferbar die
in der Regel als Austragsschnecke oder für allgemeine Anwen-
dungen bis zu 10m Länge und 1000mm Durchmesser eingesetzt
werden. Die konstruktive Ausführung der Schnecke, sowie der
Werkstoff für Schneckenflügel und Trog wird entsprechend dem
Schüttgut ausgewählt.
Band- und Paddelschnecken
Diese sind in der Regel für spezielle Einsatzfälle konzipiert, in denen
das Schüttgut sehr klebrig ist und zur Verstopfung neigt.
Wir setzen unsere Paddelschnecken zum Beispiel als Mischschnecken
ein und die Bandschnecken kommen bei klebrigen Schüttgütern zum
Einsatz.
Doppelschnecken
Bei diesen Typen befinden sich zwei Schneckenwellen in einem
Trog.
Es gibt hier kämmende und nicht kämmende Schneckenwellen.
Die kämmende Ausführung wird als Vorpressschnecke für unsere
Feststoffpumpen eingesetzt. Die nicht kämmende Variante gibt es
mit einseitiger oder beidseitiger Austragsöffnung und wird aus
Redundanz oder verfahrenstechnischen Gründen eingesetzt.
Spiralschnecken
Unsere Spiralschnecken werden aus einem speziellen Stahl hergestellt.
Der Trog ist mit einem Verschleißschutz aus Kunststoff ausgekleidet.
Für die waagerechte Anwendung sind Längen bis 20m und senkrechte
Anwendungen bis 13m je nach Fördermedium möglich.
Die wellenlose Konstruktion verhindert Verstopfungen durch Bänder,
Kabel, Drähte o.ä.
