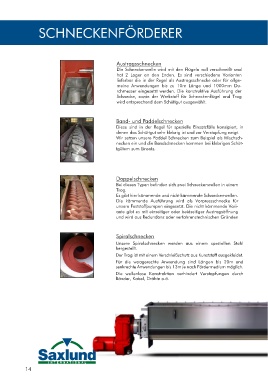

Page 14 - Anlagenbau.ppp

Austragsschnecken
Die Schneckenwelle wird mit den Flügeln voll verschweißt und
hat 2 Lager an den Enden. Es sind verschiedene Varianten
lieferbar die in der Regel als Austragsschnecke oder für allge-
meine Anwendungen bis zu 10m Länge und 1000mm Du-
rchmesser eingesetzt werden. Die konstruktive Ausführung der
Schnecke, sowie der Werkstoff für Schneckenflügel und Trog
wird entsprechend dem Schüttgut ausgewählt.

Band- und Paddelschnecken
Diese sind in der Regel für spezielle Einsatzfälle konzipiert, in
denen das Schüttgut sehr klebrig ist und zur Verstopfung neigt.
Wir setzen unsere Paddel Schnecken zum Beispiel als Mischsch-
necken ein und die Bandschnecken kommen bei klebrigen Schüt-
tgütern zum Einsatz.

Doppelschnecken
Bei diesen Typen befinden sich zwei Schneckenwellen in einem
Trog.
Es gibt hier kämmende und nicht kämmende Schneckenwellen.
Die kämmende Ausführung wird als Vorpressschnecke für
unsere Feststoffpumpen eingesetzt. Die nicht kämmende Vari-
ante gibt es mit einseitiger oder beidseitiger Austragsöffnung
und wird aus Redundanz oder verfahrenstechnischen Gründen

Spiralschnecken

Unsere Spiralschnecken werden aus einem speziellen Stahl
hergestellt.
Der Trog ist mit einem Verschleißschutz aus Kunststoff ausgekleidet.
Für die waagerechte Anwendung sind Längen bis 20m und
senkrechte Anwendungen bis 13m je nach Fördermedium möglich.
Die wellenlose Konstruktion verhindert Verstopfungen durch
Bänder, Kabel, Drähte o.ä.
