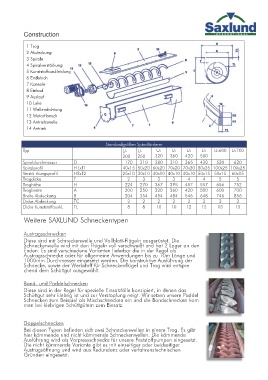

Construction

1 Trog
2 Abdeckung
3 Spirale
4 Spiralverstärkung
5 Kunststoffauskleidung
6 Endblech
7 Konsole
8 Einlauf
9 Auslauf
10 Luke
11 Wellendichtung
12 Motorflansch
13 Antriebswelle
14 Antrieb

Standardgrößen Spiralförderer

Typ U- U- U- U- U- U- U-600 U-700
200 250 320 360 420 500
Spiraldurchmesser
Spiralprofil D 170 210 280 310 365 420 520 620
Verstä rkungsprofil H1xT1
Trogdicke H2xT2 40x15 50x20 60x20 70x20 70x20 80x25 100x25 100x25
Troghöhe T
Trogbreite H 25x10 30x10 40x10 40x10 40x10 50x15 50x15 60x15
Breite Abdeckung A
Dicke Abdeckung B 233344 5 5
Dicke Kunststoffauskl. TC
TL 224 270 367 395 457 557 656 752

200 250 320 360 420 500 600 700

304 354 454 484 546 648 746 856

222233 3 3

8 8 10 10 12 15 15 15

Weitere SAXLUND Schneckentypen

Austragsschnecken
Diese sind mit Schneckenwelle und Vollblatt-Flügeln ausgerüstet. Die
Schneckenwelle wird mit den Flügeln voll verschweißt und hat 2 Lager an den
Enden. Es sind verschiedene Varianten lieferbar die in der Regel als
Austragsschnecke oder für allgemeine Anwendungen bis zu 10m Länge und
1000mm Durchmesser eingesetzt werden. Die konstruktive Ausführung der
Schnecke, sowie der Werkstoff für Schneckenflügel und Trog wird entspre
chend dem Schüttgut ausgewählt.

Band- und Paddelschnecken
Diese sind in der Regel für spezielle Einsatzfälle konzipiert, in denen das
Schüttgut sehr klebrig ist und zur Verstopfung neigt. Wir setzen unsere Paddel
Schnecken zum Beispiel als Mischschnecken ein und die Bandschnecken kom
men bei klebrigen Schüttgütern zum Einsatz.

Doppelschnecken
Bei diesen Typen befinden sich zwei Schneckenwellen in einem Trog. Es gibt
hier kämmende und nicht kämmende Schneckenwellen. Die kämmende
Ausführung wird als Vorpressschnecke für unsere Feststoffpumpen eingesetzt.
Die nicht kämmende Variante gibt es mit einseitiger oder beidseitiger
Austragsöffnung und wird aus Redundanz oder verfahrenstechnischen
Gründen eingesetzt.
