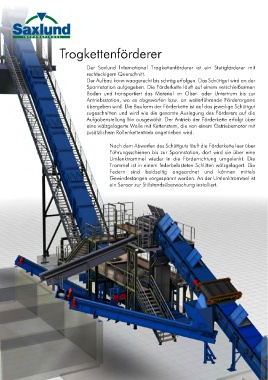

Trogkettenförderer
Der Saxlund lnternational Trogkettenförderer ist ein Stetigförderer mit
rechteckigem Querschnitt.
Der Aufbau kann waagerecht bis schräg erfolgen. Das Schüttgut wird an der
Spannstation aufgegeben. Die Förderkette läuft auf einem verschleißarmen
Boden und transportiert das Material im Ober- oder Untertrum bis zur
Antriebsstation, wo es abgeworfen bzw. an weiterführende Förderorgane
übergeben wird. Die Bauform der Förderkette ist auf das jeweilige Schüttgut
zugeschnitten und wird wie die gesamte Auslegung des Förderers auf die
Aufgabenstellung hin ausgewählt. Der Antrieb der Förderkette erfolgt über
eine wälzgelagerte Welle mit Kettenstern, die von einem Getriebemotor mit
zusätzlichem Rollenkettentrieb angetrieben wird.
Nach dem Abwerfen des Schüttguts läuft die Förderkette leer über
Führungsschienen bis zur Spannstation, dort wird sie über eine
Umlenktrommel wieder in die Förderrichtung umgelenkt. Die
Trommel ist in einem federbelasteten Schlitten wälzgelagert. Die
Federn sind beidseitig angeordnet und können mittels
Gewindestangen vorgespannt werden. An der Umlenktrommel ist
ein Sensor zur Stillstandsüberwachung installiert.
