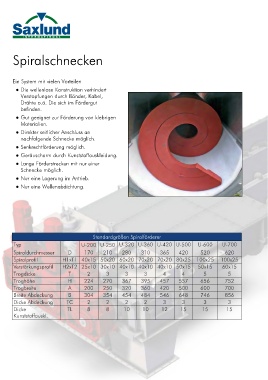

Page 4 - Förderschnecken.ppp

Spiralschnecken

Ein System mit vielen Vorteilen
● Die wellenlose Konstruktion verhindert
Verstopfungen durch Bänder, Kabel,
Drähte o.ä. Die sich im Fördergut
befinden.

● Gut geeignet zur Förderung von klebrigen
Materialien.

● Direkter seitlicher Anschluss an
nachfolgende Schnecke möglich.
● Senkrechtförderung möglich.
● Geräuscharm durch Kunststoffauskleidung.
● Lange Förderstrecken mit nur einer
Schnecke möglich.
● Nur eine Lagerung im Antrieb.

● Nur eine Wellenabdichtung.

Standardgrößen Spiralförderer
Typ U-200 U-250 U-320 U-360 U-420 U-500 U-600 U-700
Spiraldurchmesser D 170 210 280 310 365 420 520 620
Spiralprofil H1xT1 40x15 50x20 60x20 70x20 70x20 80x25 100x25 100x25
Verstärkungsprofil H2xT2 25x10 30x10 40x10 40x10 40x10 50x15 50x15 60x15
Trogdicke T 2 3 3 3 4 4 5 5
Troghöhe H 224 270 367 395 457 557 656 752
Trogbreite A 200 250 320 360 420 500 600 700
Breite Abdeckung B 304 354 454 484 546 648 746 856
Dicke Abdeckung TC 2 2 2 2 3 3 3 3
Dicke TL 8 8 10 10 12 15 15 15
Kunststoffauskl.
