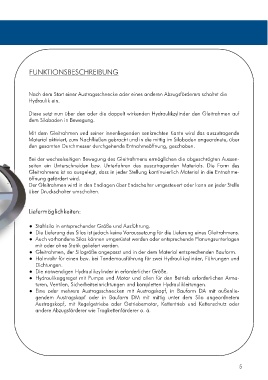

FUNKTIONSBESCHREIBUNG

Nach dem Start einer Austragsschnecke oder eines anderen Abzugsförderers schaltet die
Hydraulik ein.

Diese setzt nun über den oder die doppelt wirkenden Hydraulikzylinder den Gleitrahmen auf
dem Siloboden in Bewegung.

Mit dem Gleitrahmen und seiner innenliegenden senkrechten Kante wird das auszutragende
Material aktiviert, zum Nachfließen gebracht und in die mittig im Siloboden angeordnete, über
den gesamten Durchmesser durchgehende Entnahmeöffnung, geschoben.

Bei der wechselseitigen Bewegung des Gleitrahmens ermöglichen die abgeschrägten Aussen-
seiten ein Unterschneiden bzw. Unterfahren des auszutragenden Materials. Die Form des
Gleitrahmens ist so ausgelegt, dass in jeder Stellung kontinuierlich Material in die Entnahme-
öffnung gefördert wird.
Der Gleitrahmen wird in den Endlagen über Endschalter umgesteuert oder kann an jeder Stelle
über Druckschalter umschalten.

Liefermöglichkeiten:

● Stahlsilo in entsprechender Größe und Ausführung.
● Die Lieferung des Silos ist jedoch keine Voraussetzung für die Lieferung eines Gleitrahmens.
● Auch vorhandene Silos können umgerüstet werden oder entsprechende Planungsunterlagen
mit oder ohne Statik geliefert werden.
● Gleitrahmen, der Silogröße angepasst und in der dem Material entsprechenden Bauform.
● Holmrohr für einen bzw. bei Tandemausführung für zwei Hydraulikzylinder, Führungen und
Dichtungen.
● Die notwendigen Hydraulikzylinder in erforderlicher Größe.
● Hydraulikaggregat mit Pumpe und Motor und allen für den Betrieb erforderlichen Arma-
turen, Ventilen, Sicherheitseinrichtungen und kompletten Hydraulikleitungen.
● Eine oder mehrere Austragsschnecken mit Austragskopf, in Bauform DA mit außenlie-
gendem Austragskopf oder in Bauform DM mit mittig unter dem Silo angeordnetem
Austragskopf, mit Regelgetriebe oder Getriebemotor, Kettentrieb und Kettenschutz oder
andere Abzugsförderer wie Trogkettenförderer o. ä.

5
