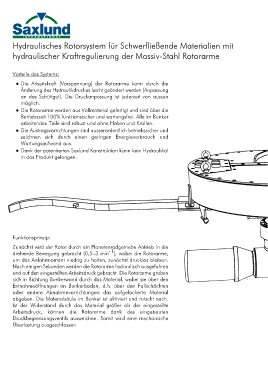

Hydraulisches Rotorsystem für Schwerfließende Materialien mit
hydraulischer Kraftregulierung der Massiv-Stahl Rotorarme
Vorteile des Systems:
● Die Arbeitskraft (Vorspannung) der Rotorarme kann durch die
Änderung des Hydraulikdruckes leicht geändert werden (Anpassung
an das Schüttgut). Die Druckanpassung ist jederzeit von aussen
möglich.
● Die Rotorarme werden aus Vollmaterial gefertigt und sind über die
Betriebszeit 100% funktionssicher und wartungsfrei. Alle im Bunker
arbeitenden Teile sind robust und ohne Haken und Krallen.
● Die Austragsvorrichtungen sind ausserordentlich betriebssicher und
zeichnen sich durch einen geringen Energieverbrauch und
Wartungsaufwand aus.
● Dank der patentierten Saxlund Konstruktion kann kein Hydrauliköl
in das Produkt gelangen.
Funktionsprinzip:
Zunächst wird der Rotor durch ein Planetenradgetriebe Antrieb in die
-1
drehende Bewegung gebracht (0,5–3 min ), wobei die Rotorarme,
um das Anfahrmoment niedrig zu halten, zunächst drucklos bleiben.
Nach einigen Sekunden werden die Rotorarme hydraulisch ausgefahren
und auf den eingestellten Arbeitsdruck gebracht. Die Rotorarme graben
sich in Richtung Bunkerwand durch das Material, wobei sie über den
Entnahmeöffnungen im Bunkerboden, d.h. über den Fallschächten
oder andere Abnahmevorrichtungen das aufgelockerte Material
abgeben. Die Materialsäule im Bunker ist aktiviert und rutscht nach.
Ist der Widerstand durch das Material größer als der eingestellte
Arbeitsdruck, können die Rotorarme dank des eingebauten
Druckbegrenzungsventils ausweichen. Somit wird eine mechanische
Überlastung ausgeschlossen
